    Dettagli:

    Luogo di origine: La CINA
    Marca: NetTAP®
    Certificazione: CCC, CE, RoHS
    Numero di modello: NT-VPP-4860G

    Termini di pagamento e spedizione:

    Quantità di ordine minimo: 1 set
    Prezzo: Can Discuss
    Imballaggi particolari: Cartone esterno più schiuma interna
    Tempi di consegna: 1-3 giorni lavorativi
    Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
    Capacità di alimentazione: 100 insiemi al mese
    Contatto
    Descrizione di prodotto dettagliata
    Interfaccia dell'etichetta di VLAN: Access, tronco ed interfaccia ibrida Spedizione di pacchetto: Meccanismi di commutazione
    filtrazione del pacchetto: Pacchetto del mediatore che filtra come wireshark Etichetta di VLAN: L'etichetta, untag, sostituisce o spoglia
    Applicazioni: Data Center delle Telecomunicazioni, della radiodiffusione, del governo, della finanza, dell'energia Soluzioni relative: Dati che mascherano, dati Deduplication, ripartizione dei dati
    Evidenziare:

    vlan network tap

    L'etichetta VLAN Untag VLAN di VLAN sostituisce o VLAN che spoglia nel mediatore del pacchetto della rete e nel rubinetto della rete





    L'interfaccia aggiunge o cancella le etichette di VLAN dai frami che di dati di Ethernet invia e riceve, secondo il tipo di interfaccia dell'interfaccia e del difetto VLAN.

    Confronto dei tipi differenti di interfacce per l'aggiunta o la spogliatura delle etichette di VLAN:



    COME OGNI TIPO DI TELAI DI DATI DELLE MANIGLIE DELL'INTERFACCIA?

    Tipo di interfaccia

    Messaggio di Rx senza processo dell'etichetta

    Messaggio di Rx con il processo dell'etichetta

    Processo della struttura di Tx

    Interfaccia di Access Ricevi il messaggio e scriva l'identificazione a macchina di VLAN di difetto

    • Ricevi il messaggio quando l'identificazione di VLAN è la stessa dell'identificazione di VLAN di difetto.

    • scarti il testo quando l'identificazione di VLAN è differente dall'identificazione di VLAN di difetto.

    La prima striscia l'etichetta di PVID del telaio e poi lo invia.
    Interfaccia del tronco

    • tipo l'identificazione di VLAN di difetto e ricevere il messaggio quando l'identificazione di VLAN di difetto è nella lista dell'ID di VLAN che è permesso passare.

    • scriva l'identificazione a macchina di VLAN di difetto e scarti il testo quando l'identificazione di VLAN di difetto non è nella lista dell'ID di VLAN che è permesso passare.

    • ricevi il testo quando l'identificazione di VLAN è nella lista dell'ID di VLAN che l'interfaccia concede passare.

    • scarti il testo quando l'identificazione di VLAN non è nella lista dell'ID di VLAN che l'interfaccia concede passare da parte a parte.

    • quando l'identificazione di VLAN è la stessa dell'identificazione di VLAN di difetto ed è l'identificazione di VLAN permessa dall'interfaccia, rimuova l'etichetta ed inviare il messaggio.

    • quando l'identificazione di VLAN è differente dall'identificazione di VLAN di difetto ed è l'identificazione di VLAN permessa dall'interfaccia, tenga l'etichetta originale ed inviare il messaggio.

    Interfaccia ibrida

    • tipo l'identificazione di VLAN di difetto e ricevere il messaggio quando l'identificazione di VLAN di difetto è nella lista dell'ID di VLAN che è permesso passare.

    • scriva l'identificazione a macchina di VLAN di difetto e scarti il testo quando l'identificazione di VLAN di difetto non è nella lista dell'ID di VLAN che è permesso passare.

    • ricevi il testo quando l'identificazione di VLAN è nella lista dell'ID di VLAN che l'interfaccia concede passare.

    • scarti il testo quando l'identificazione di VLAN non è nella lista dell'ID di VLAN che l'interfaccia concede passare da parte a parte.

    Il messaggio è inviato quando l'identificazione di VLAN è l'identificazione di VLAN che l'interfaccia concede passare da parte a parte. Potete usare i comandi mettere se inviare con un'etichetta oppure no.

















































    Il processo d'elaborazione di aggiunta o di spogliatura delle etichette di VLAN dalle interfacce di cui sopra può essere visto:

    1- nel ricevere i frami di dati senza etichette di VLAN, l'interfaccia di Access, l'interfaccia del tronco e l'interfaccia ibrida interamente identificheranno i frami di dati con le etichette di VLAN. Tuttavia, l'interfaccia di Access e l'interfaccia ibrida giudicheranno se i vids dei telai di dati sono permessi passare con VLAN, mentre l'interfaccia di Access li riceverà senza riserve.

    2- nel ricevere un frame di dati con un'etichetta di VLAN, l'interfaccia di Access, l'interfaccia del tronco e l'interfaccia ibrida determineranno se ricevere il frame di dati basato su se il VID del telaio di dati è VLAN è permesso passare attraverso (VLAN che l'interfaccia di Access è permessa passare da parte a parte è il difetto VLAN).

    3- nel inviare le strutture di dati:

    - L'interfaccia di Access spoglia l'etichetta di VLAN direttamente dal frame di dati.

    - L'interfaccia del tronco spoglierà le etichette di VLAN dal frame di dati soltanto se il VID nel telaio di dati è uguale al PVID dell'interfaccia.

    - - L'interfaccia ibrida determina se spogliare l'etichetta di VLAN dal frame di dati basato sulla configurazione sull'interfaccia.



    Di conseguenza, i frami di dati inviati dall'interfaccia di Access definitivamente non hanno etichette. Per i frami di dati inviati dall'interfaccia del tronco, soltanto un frame di dati di VLAN non ha etichette, mentre gli altri tutti hanno etichette di VLAN. Per i frami di dati inviati dall'interfaccia ibrida, alcuni frami di dati di VLAN possono essere messi con le etichette, mentre alcuni frami di dati di VLAN non hanno etichette.

    Vlan ha etichettato Untagged nel rubinetto di Gigabit Ethernet, venditori del rubinetto della rete 0

    Parecchi meccanismi comunemente usati di spedizione di pacchetto durante le etichette di VLAN che aggiungono o che spogliano:

    1- Commutazione trattata
    2 - commutazione veloce
    3 - spedizione precisa di Cisco breve come CEF
    4 - commutazione ottimale e distribuita
    5 - commutazione di Netflow

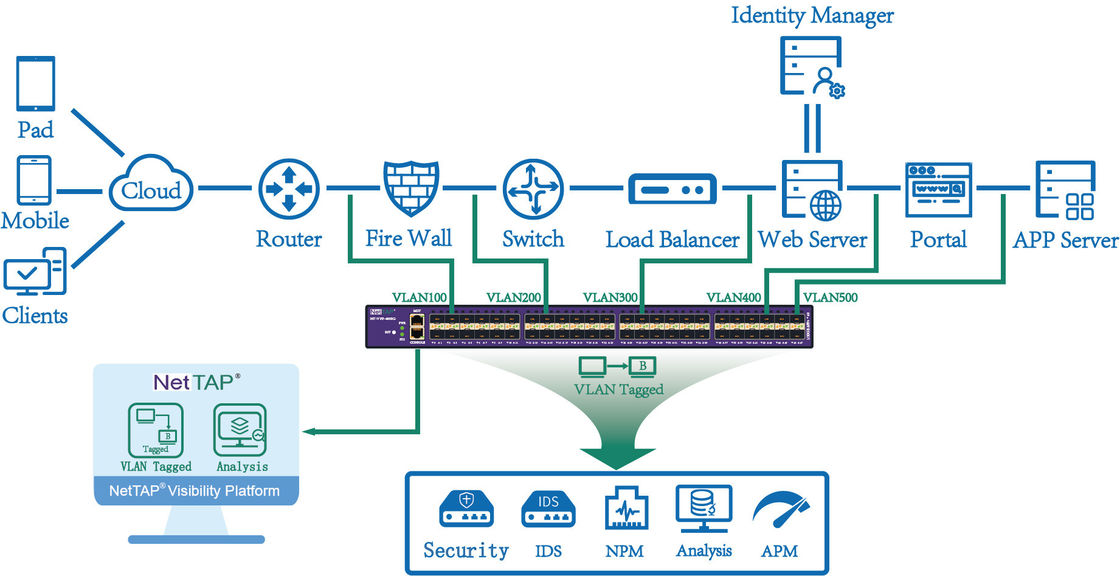

    Etichetta di VLAN dei mediatori del pacchetto della rete (NPBs), applicazione di spogliatura di VLAN



    Vlan ha etichettato Untagged nel rubinetto di Gigabit Ethernet, venditori del rubinetto della rete 1



    Parametri funzionali del ® NPB di NT-VPP-4860G NetTAP
    Interfaccia di rete 10GE

    48*SFP+ scanalature, supporto 10GE/GE;

    Fibra singolo/modo multiplo di sostegno

    Fuori banda

    Interfaccia di MGT

    porto elettrico di 1*10/100/1000M;
    Modo di spiegamento Ottico supporto
    Portata dello specchio supporto
    Funzione di sistema Elaborazione di base di traffico Replica/aggregazione/distribuzione di traffico supporto
    Sulla base del IP/protocollo/della filtrazione dell'identificazione di traffico sette-tupla del porto supporto
    Partita di UDF supporto
    Il segno di VLAN/sostituisce/cancellazione supporto
    Identificazione di protocollo 3G/4G supporto
    Ispezione sanitaria dell'interfaccia supporto
    Supporto indipendente di incapsulamento di Ethernet supporto
    Elaborazione dell'abilità 480Gbps
    Elaborazione intelligente di traffico Del tempo timbratura supporto
    L'etichetta rimuove Supporto VxLAN, VLAN, spogliatura dell'intestazione di MPLS
    De-duplicazione di dati Interfaccia/politica di sostegno
    Affettatura del pacchetto Politica di sostegno
    Desensibilizzazione di dati Politica di sostegno
    Riorganizzazione di traforo supporto
    Identificazione di protocollo del livello applicazioni

    Supporto FTP/HTTP/POP/SMTP/DNS/NTP/

    BitTorrent/SYSLOG/MYSQL/MSSQL ecc

    Video riconoscimento di traffico supporto
    Elaborazione dell'abilità 40Gbps
    Elettrico (Sistema-RPS ridondante di potere 1+1) Frequenza dell'alimentazione elettrica di tasso AC-50HZ
    Corrente di ingresso di tasso AC-3A/DC-10A
    Potere di tasso 250W massimo
    Ambiente Temperatura di lavoro 0-50℃
    Temperatura di stoccaggio -20-70℃
    Umidità di lavoro 10%-95%, nessuna condensazione
    Configurazione dell'utente Configurazione della console RS232 interfaccia, 115200,8, N, 1
    Autenticazione di parola d'ordine supporto
    Altezza del telaio (u) 1U 445mm*44mm*402mm















































































    Vlan ha etichettato Untagged nel rubinetto di Gigabit Ethernet, venditori del rubinetto della rete 2RUBINETTO NPB.pdf della rete di NT-VPP-4860G
